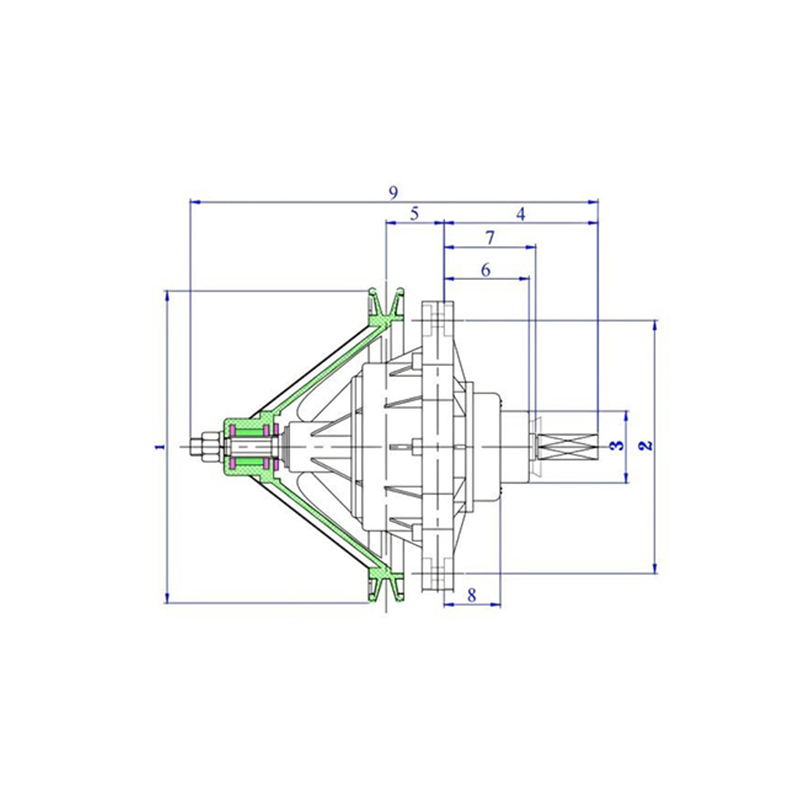

انتقال ماشین لباسشویی

1. مروری بر سیستم های انتقال ماشین لباسشویی

A انتقال ماشین لباسشویی مجموعه مکانیکی است که وظیفه تبدیل نیروی چرخشی موتور به حرکت کنترل شده همزن، تپنده یا سبد چرخشی در داخل ماشین لباسشویی را بر عهده دارد. در اکثر ماشین‌های لباسشویی نیمه اتوماتیک از نوع همزن و دو وان، گیربکس بین موتور و وان شستشو قرار می‌گیرد و کاهش سرعت، توزیع گشتاور و سوئیچ جهت بین چرخه شستشو و چرخش چرخش را مدیریت می‌کند. از آنجایی که موتورهای ماشین لباسشویی معمولاً با سرعت های چرخشی نسبتاً بالایی کار می کنند، انتقال ماشین لباسشویی این سرعت را به محدوده مناسب برای هم زدن پارچه کاهش می دهد و در عین حال گشتاور خروجی را افزایش می دهد.

گیربکس ماشین لباسشویی نیز در تعویض چرخه نقش دارد. در مرحله شستشو، گیربکس حرکت چرخشی را با سرعت کمتری به همزن یا تپنده منتقل می کند، اغلب با جهت متناوب، که به حرکت آب و مواد شوینده از طریق بار پارچه کمک می کند. در طول فاز اسپین، بسیاری از طرح‌های انتقال نیرو را با سرعت بالاتر با چرخش مداوم به سبد چرخش هدایت می‌کنند و از برداشت آب از بار پشتیبانی می‌کنند. این رفتار دو کاره یکی از ویژگی هایی است که به طور کلی گیربکس ماشین لباسشویی را از یک گیربکس ساده تک منظوره مورد استفاده در سایر لوازم خانگی متمایز می کند.

از آنجایی که گیربکس در یک نقطه مکانیکی در ماشین لباسشویی قرار می گیرد، طراحی ساختاری، مواد دنده و مکانیسم کلاچ آن به طور مستقیم بر عملکرد کلی دستگاه، از جمله سطح صدا، رفتار ارتعاش، و ثبات شستشو در انواع بارهای مختلف تأثیر می گذارد. مجموعه‌های انتقال ماشین لباسشویی معمولاً به‌عنوان واحدهای دنده فشرده و محصور تولید می‌شوند که چندین مرحله دنده، یاتاقان‌های نگهدارنده و در بسیاری موارد مکانیزم کلاچ یا جغجغه را در یک محفظه یکپارچه می‌کنند. این نمای کلی در نظر گرفته شده است تا پایه‌ای برای درک نحوه عملکرد سیستم‌های انتقال ماشین لباسشویی، انواع رایج موجود و ملاحظات انتخابی که در بخش‌های بعدی مورد بحث قرار می‌گیرد، ارائه دهد.

2. اصل کار انتقال ماشین لباسشویی

اصول کار گیربکس ماشین لباسشویی به طور کلی از دنباله ای از مراحل مکانیکی پیروی می کند: کاهش سرعت در مراحل دنده، انتقال گشتاور از طریق مکانیزم کلاچ یا کوپلینگ، و سوئیچینگ عملکردی بین عملیات شستشو و چرخش. درک این ترتیب به توضیح اینکه چرا طرح های انتقال ماشین لباسشویی در دسته های مختلف ماشین لباسشویی و الزامات کاربردی متفاوت است کمک می کند.

(1) مکانیسم کاهش دنده

مکانیسم کاهش دنده در داخل گیربکس ماشین لباسشویی معمولاً از دو یا چند مرحله دنده تشکیل شده است که به منظور کاهش تدریجی سرعت چرخش و در عین حال افزایش گشتاور تنظیم شده اند. سرعت ورودی موتور در بسیاری از ماشین‌های لباسشویی می‌تواند به بیش از هزار دور در دقیقه برسد که معمولاً برای هم زدن پارچه بسیار سریع است. از طریق مش بندی متوالی دنده، انتقال ماشین لباسشویی این سرعت را تا محدوده ای که معمولاً برای هم زدن چرخه شستشو مناسب است، کاهش می دهد، که اغلب در شفت خروجی زیر دویست دور در دقیقه است. نسبت دنده خاص مورد استفاده عموماً به مشخصات موتور، اندازه سبد و الگوی هم زدن مورد نظر ماشین لباسشویی بستگی دارد.

(2) کلاچ و مکانیسم تعویض جهت

بسیاری انتقال ماشین لباسشویی طراحی ها دارای یک مکانیسم کلاچ یا ضامن دار هستند که به یک موتور اجازه می دهد هم عملکرد همزن و هم عملکرد چرخش را بدون نیاز به موتور جداگانه برای هر کار به حرکت درآورد. این مکانیسم معمولاً بسته به جهت چرخش موتور یا یک اهرم سوئیچینگ داخلی، مسیرهای دنده خاصی را درگیر یا جدا می‌کند و به گیربکس ماشین لباسشویی اجازه می‌دهد بین هم زدن با سرعت پایین و استخراج چرخش با سرعت بالاتر متناوب شود. مکانیسم کلاچ همچنین به طور کلی به مدیریت انتقال گشتاور در طول تغییرات بار کمک می کند و استرس مکانیکی ناگهانی را بر روی قطار دنده کاهش می دهد.

(3) انتقال گشتاور به همزن و سبد چرخشی

هنگامی که سرعت کاهش یافت و مسیر دنده مناسب انتخاب شد، گیربکس ماشین لباسشویی گشتاور را به شفت خروجی منتقل می کند که بسته به پیکربندی دستگاه به همزن، تپنده یا سبد چرخشی متصل می شود. این شفت خروجی عموماً توسط یاتاقان‌های داخل محفظه انتقال پشتیبانی می‌شود تا به حفظ تراز محور تحت بار کمک کند. از آنجا که شفت خروجی تغییرات جهت مکرر و شرایط بار متغیر را از پارچه مرطوب تجربه می کند، یکپارچگی ساختاری این مرحله انتقال نهایی ارتباط نزدیکی با انتخاب مواد دنده دارد، موضوعی که در بخش بعدی بیشتر مورد بحث قرار می گیرد.

برای نشان دادن اینکه چگونه انتقال ماشین لباسشویی به تدریج سرعت چرخش را کاهش می دهد، نمودار زیر نمودار خطی ساده شده ای را ارائه می دهد که تغییر سرعت معمولی را در مراحل دنده نشان می دهد. این نمودار الگوی کاهش کلی از ورودی موتور از طریق مراحل دنده میانی تا شفت خروجی نهایی را نشان می دهد. داده های استفاده شده در این نمودار نشان دهنده یک توالی کاهش دنده رایج است که در بسیاری از طرح های انتقال ماشین لباسشویی نیمه اتوماتیک یافت می شود. مقادیر سرعت بر حسب دور در دقیقه بیان می شود و امکان مقایسه کلی و غیر اختصاصی هر مرحله را فراهم می کند. این تجسم برای حمایت از درک مفهومی عملکرد انتقال ماشین لباسشویی به جای نمایش مشخصات دقیق برای هر محصول واحد در نظر گرفته شده است.

همانطور که در نمودار نشان داده شده است، انتقال ماشین لباسشویی با سرعت ورودی موتور شروع می شود که به طور قابل توجهی بالاتر از سرعت خروجی نهایی تحویل به شفت همزن است. با حرکت از نقطه ورودی موتور به مرحله دنده اول، سرعت چرخش به میزان قابل توجهی کاهش می یابد، که منعکس کننده کاهش اولیه حاصل از اولین مجموعه دنده های مشبک است. مرحله دوم این روند نزولی را ادامه می دهد و سرعت چرخش را بیشتر کاهش می دهد و در عین حال به طور متناسب گشتاور موجود در سمت خروجی را افزایش می دهد. زمانی که حرکت چرخشی به مرحله خروجی نهایی می‌رسد، سرعت به سطحی کاهش می‌یابد که عموماً برای هم زدن پارچه مناسب است، بدون ایجاد آشفتگی زیاد یا تنش مکانیکی. این الگوی کاهش پلکانی مشخصه تعیین کننده سیستم های انتقال ماشین لباسشویی است که آنها را از مکانیسم های دنده تک مرحله ای که در وسایل ساده تر استفاده می شود متمایز می کند. رابطه بین کاهش سرعت و افزایش گشتاور از اصول مکانیکی استاندارد پیروی می‌کند، که در آن کاهش سرعت چرخشی در یک قطار دنده معمولاً با افزایش متناسب در گشتاور تولیدی مطابقت دارد. این افزایش گشتاور برای عملکرد انتقال ماشین لباسشویی مهم است زیرا به یک موتور نسبتا فشرده اجازه می دهد تا نیروی چرخشی کافی برای جابجایی بارهای پارچه مرطوب ایجاد کند. طراحی دندانه چرخ دنده، انتخاب مواد و روانکاری همگی به طور کلی بر میزان روان کاهش سرعت در عمل تأثیر می گذارند. تغییرات در این منحنی کاهش در مدل های مختلف انتقال ماشین لباسشویی به طور کلی منعکس کننده تفاوت در اندازه سبد هدف، رتبه قدرت موتور و ویژگی های چرخه شستشوی مورد نظر است. به طور کلی، این فرآیند کاهش مرحله‌ای نشان می‌دهد که چرا مجموعه‌های انتقال ماشین لباسشویی به‌جای دستگاه‌های تک نسبت، به‌عنوان سیستم‌های دنده چند مرحله‌ای مهندسی شده‌اند.

3. انواع متداول انتقال ماشین لباسشویی و ویژگی های آنها

مجموعه های انتقال ماشین لباسشویی را می توان به طور کلی بر اساس مواد دنده و پیکربندی ساختاری به چند دسته رایج دسته بندی کرد. هر نوع دارای ویژگی های متفاوتی در رابطه با دوام، رفتار صدا و پیچیدگی ساخت است که به طور کلی بر نحوه انتخاب آنها برای مدل های مختلف ماشین لباسشویی تأثیر می گذارد.

(1) انتقال دنده پلاستیکی

مجموعه های انتقال ماشین لباسشویی دنده پلاستیکی از چرخ دنده های پلیمری قالب گیری شده استفاده می کنند که اغلب با محتوای فیبر تقویت شده اند، برای برخی یا همه مراحل دنده. این نوع انتقال عموماً با وزن سبک‌تر و عملکرد نسبتاً بی‌صدا همراه است، زیرا مش‌بندی دنده‌های پلیمری تمایل به تولید صدای فلزی کمتری نسبت به قطارهای دنده فلزی دارد. طرح‌های انتقال دنده‌های پلاستیکی معمولاً در دسته‌های ماشین‌های لباسشویی با کار سبک‌تر یا مسکونی استفاده می‌شوند که تقاضای بار متوسط ​​است.

(2) انتقال دنده فلزی

مجموعه‌های انتقال ماشین لباسشویی دنده فلزی از فولاد یا سایر دنده‌های آلیاژ فلزی در سرتاسر چرخ دنده استفاده می‌کنند که عموماً استحکام ساختاری بالاتری را تحت بار پایدار ایجاد می‌کنند. این پیکربندی اغلب با مقاومت بیشتر در برابر تغییر شکل دندانه چرخ دنده در چرخه های مکرر بار سنگین همراه است، و آن را به انتخابی رایج برای دسته های ماشین لباسشویی که بارهای پارچه بزرگتر یا سنگین تری را تحمل می کنند تبدیل می کند. طرح‌های انتقال دنده‌های فلزی معمولاً شامل فرآیندهای ماشینکاری پیچیده‌تر در مقایسه با قطعات پلاستیکی قالب‌گیری شده است.

(3) انتقال ترکیبی دنده-کلاچ

گیربکس ماشین لباسشویی ترکیبی دنده-کلاچ هم مراحل کاهش دنده و هم مکانیزم کلاچ یا ضامن دار را در یک محفظه ادغام می کند و به یک موتور اجازه می دهد هر دو عملکرد شستشو و چرخش را مدیریت کند. این پیکربندی به طور گسترده در ماشین‌های لباسشویی نیمه اتوماتیک دو وان استفاده می‌شود، که در آن جابجایی مکانیکی بین همزن و استخراج چرخش بدون موتور چرخشی جداگانه مورد نیاز است. رویکرد ترکیبی به طور کلی پیچیدگی مکانیکی را با تطبیق پذیری عملکردی متعادل می کند.

رفتار نویز یکی از مشخصه هایی است که در مقایسه انواع انتقال ماشین لباسشویی بیشتر مورد بحث قرار می گیرد. نمودار میله‌ای افقی زیر یک مقایسه کلی از سطوح نویز عملیاتی معمولی مرتبط با هر نوع انتقال که در بالا توضیح داده شد را ارائه می‌کند. این مقادیر نشان دهنده محدوده مرجع کلی بر اساس ویژگی های مهندسی مشترک مواد دنده و طراحی مکانیزم، به جای اندازه گیری از هر محصول خاص است. سطح صدا در انتقال ماشین لباسشویی تحت تأثیر عوامل متعددی از جمله مواد دنده، دقت دندانه دنده، روغن کاری و ساختار بدنه قرار می گیرد. این نمودار برای حمایت از درک کلی تمایلات نویز نسبی در انواع انتقال به جای اینکه به عنوان یک مشخصات فنی دقیق عمل کند، در نظر گرفته شده است.

همانطور که در نمودار نشان داده شده است، مجموعه های گیربکس ماشین لباسشویی دنده پلاستیکی معمولاً در بین سه نوع نشان داده شده با سطوح نسبتاً کمتر صدای کارکرد مرتبط هستند. این تمایل تا حد زیادی به ویژگی‌های میرایی ذاتی مواد پلیمری نسبت داده می‌شود که در مقایسه با تماس سفت و سخت فلز به فلز، مقداری ارتعاش را در حین مش‌بندی چرخ دنده جذب می‌کنند. در مقابل، مجموعه‌های انتقال ماشین لباسشویی دنده‌های فلزی، در این مقایسه گویا، به طور کلی سطوح سر و صدای بالاتری را نشان می‌دهند، که منعکس کننده تعامل مکانیکی سفت‌تر بین دندانه‌های دنده فلزی در حین کار است. انواع گیربکس دنده-کلاچ ترکیبی در این نمودار در یک محدوده متوسط ​​قرار می گیرند، زیرا ویژگی های نویز آنها به طور کلی به مواد دنده مورد استفاده و رفتار مکانیکی کلاچ یا قطعه ضامن دار در هنگام درگیری و جدا شدن بستگی دارد. شایان ذکر است که سطح سر و صدا به تنهایی مناسب بودن انتقال کلی را تعیین نمی کند، زیرا ملاحظات مدیریت بار و دوام ساختاری اغلب به نفع پیکربندی دنده های فلزی در کاربردهای سنگین تر علیرغم سطوح نویز بالاتر است. کیفیت روانکاری و روکش سطح دندان دنده نیز می تواند به طور معنی داری بر خروجی صدای واقعی در هر یک از این دسته های انتقال تأثیر بگذارد و گاهی اوقات شکاف نشان داده شده در این تصویر کلی را کاهش می دهد. طراحی محفظه، از جمله مواد میرایی یا تقویت ساختاری در اطراف قطار دنده، بر میزان صدای عملیاتی که به کابینت ماشین لباسشویی و در نهایت به محیط اطراف منتقل می شود، بیشتر تأثیر می گذارد. از آنجایی که صدای انتقال ماشین لباسشویی با متغیرهای متعددی فراتر از مواد دنده به تنهایی تعامل دارد، سازندگان عموماً عملکرد نویز را در کنار گشتاور خروجی و تست دوام ارزیابی می کنند تا به صورت مجزا. بنابراین این نمودار باید به عنوان یک مرجع جهت گیری کلی برای مقایسه انواع انتقال به جای پیش بینی دقیق صدای خروجی برای هر مدل ماشین لباسشویی خاص خوانده شود. به طور کلی، ویژگی های مرتبط با نویز یکی از چندین عامل مربوط به انتخاب انتقال ماشین لباسشویی، در کنار ظرفیت بار و الزامات چرخه کاری که در بخش بعدی مورد بحث قرار می گیرد، باقی می ماند.

4. سناریوهای کاربردی و نقاط انتخاب

انتخاب یک گیربکس مناسب ماشین لباسشویی برای یک کاربرد معین به طور کلی شامل ارزیابی چندین فاکتور مرتبط با هم است، از جمله الزامات ظرفیت بار، فرکانس چرخه کار، و سازگاری مکانیکی با مجموعه موتور و سبد مورد استفاده در یک مدل ماشین لباسشویی خاص.

(1) ملاحظات ظرفیت بار

مجموعه‌های انتقال ماشین لباسشویی معمولاً با محدوده ظرفیت بار مورد نظر مطابقت دارند، زیرا استحکام دندانه دنده و قطر شفت بر میزان فشار مکانیکی که گیربکس می‌تواند در طول چرخه‌های هم زدن و چرخش تحمل کند، تأثیر می‌گذارد. ماشین‌های لباسشویی که برای ظرفیت‌های بار کوچک‌تر طراحی شده‌اند، معمولاً از مجموعه‌های انتقال بهینه‌سازی شده برای خروجی گشتاور متوسط ​​استفاده می‌کنند، در حالی که ماشین‌های لباسشویی که برای بارهای بزرگ‌تر یا سنگین‌تر در نظر گرفته شده‌اند، معمولاً به اجزای انتقال با ساختار دنده‌های تقویت‌شده نیاز دارند.

(2) چرخه وظیفه و فرکانس استفاده

چرخه وظیفه به این موضوع اشاره دارد که انتقال ماشین لباسشویی در یک دوره معین چقدر و برای چه مدت کار می کند. مجموعه‌های انتقال ماشین لباسشویی که در تنظیمات برنامه با فرکانس بالاتر استفاده می‌شوند، عموماً از مواد دنده قوی‌تر و پشتیبانی یاتاقان برای تطبیق چرخه‌های درگیری مکرر در یک دوره خدمات طولانی‌تر بهره می‌برند. تصمیمات انتخاب در این زمینه اغلب فرکانس استفاده مورد انتظار را در مقابل ویژگی های مواد دنده مورد بحث در بخش قبل می سنجند.

(3) سازگاری با طراحی موتور و سبد

گیربکس ماشین لباسشویی به طور کلی باید با پیکربندی نصب، ابعاد محور و ویژگی های چرخشی موتور و مجموعه سبد که با آن جفت می شود سازگار باشد. عدم تطابق مشخصات گیربکس و موتور می‌تواند منجر به انتقال ناکارآمد گشتاور یا افزایش سایش مکانیکی در طول زمان شود، به همین دلیل است که انتخاب گیربکس معمولاً به عنوان بخشی از طراحی سیستم محرک ماشین لباسشویی یکپارچه به‌جای تصمیم‌گیری جزئی جدا شده در نظر گرفته می‌شود.

الزامات ظرفیت بار به طور معنی داری در دسته های مختلف کاربرد ماشین لباسشویی متفاوت است که مستقیماً به انتخاب انتقال ماشین لباسشویی مربوط می شود. نمودار میله ای عمودی زیر محدوده مرجع کلی را برای حداکثر ظرفیت بار معمولی در سه دسته کاربردی معمول ماشین لباسشویی نشان می دهد. این مقادیر به‌عنوان محدوده‌های تصویری کلی به جای مشخصات ثابت ارائه می‌شوند، زیرا ظرفیت بار واقعی به ترکیب خاص انتقال و موتور مورد استفاده بستگی دارد. این نمودار برای حمایت از درک مفهومی از نحوه ارتباط دسته برنامه با انتظارات ظرفیت بار طراحی شده است. بررسی این رابطه می تواند به روشن شدن این موضوع کمک کند که چرا طراحی های انتقال ماشین لباسشویی در تنظیمات برنامه های مسکونی، استاندارد نیمه اتوماتیک و کارهای سنگین تر متفاوت است.

همانطور که در نمودار نشان داده شده است، کاربردهای سبک ماشین لباسشویی مسکونی معمولاً با نیازهای حداکثر ظرفیت بار نسبتاً کمتری همراه است که به طور معمول امکان طراحی انتقال ماشین لباسشویی با تقویت دنده متوسط را فراهم می کند. کاربردهای استاندارد ماشین لباسشویی نیمه اتوماتیک، که در نوار میانی نشان داده شده است، معمولاً به گیربکسی نیاز دارند که بتواند محدوده بار نسبتاً بالاتری را تحمل کند، که منعکس کننده استفاده مکرر در انواع پارچه و اندازه های مختلف است. کاربردهای ماشین لباسشویی دو وان سنگین، که با بلندترین میله در این نمودار نشان داده شده است، عموماً شامل بالاترین ظرفیت بار مورد نیاز در بین سه دسته است، که معمولاً نیاز به انتقال ماشین لباسشویی با مواد دنده قوی تر و پشتیبانی شفت تقویت شده دارد. این پیشرفت یک رابطه کلی بین دسته کاربرد و تقاضای ساختاری قرار داده شده در مجموعه انتقال را نشان می دهد. شایان ذکر است که ظرفیت بار تنها یکی از چندین عامل انتخاب است، زیرا فرکانس چرخه کار و ویژگی‌های گشتاور موتور نیز بر پیکربندی انتقال ماشین لباسشویی برای یک کاربرد خاص تأثیر می‌گذارند. مجموعه‌های انتقال ماشین لباسشویی که برای دسته‌های بار بالاتر در نظر گرفته شده‌اند، اغلب دارای تکیه‌گاه یاتاقان اضافی یا ساختار محفظه تقویت‌شده هستند تا به توزیع یکنواخت‌تر تنش مکانیکی در حین کار کمک کنند. تصمیمات انتخابی که توسط این نوع مقایسه ظرفیت بار مشخص می‌شود، عموماً به‌جای به حداکثر رساندن ظرفیت فراتر از آن چیزی که یک برنامه خاص نیاز دارد، هدف قرار دادن قابلیت ساختاری انتقال با شرایط استفاده مورد انتظار است. تعیین بیش از حد گیربکس ماشین لباسشویی برای کاربردهای سبک تر می تواند وزن غیر ضروری را اضافه کند، در حالی که تعیین نکردن بیش از حد برای کاربردهای سنگین تر ممکن است سایش طولانی مدت را افزایش دهد. بنابراین این نمودار به عنوان یک نقطه مرجع عمومی برای همسویی ویژگی های انتقال ماشین لباسشویی با دسته برنامه مورد نظر عمل می کند. انتخاب به طور کلی با هماهنگی با مشخصات موتور و طراحی سبد نهایی می شود، همانطور که در ملاحظات سازگاری در بالا ذکر شد.

5. مقایسه عملکرد در انواع انتقال

فراتر از سر و صدا و ظرفیت بار، انواع انتقال ماشین لباسشویی را می توان در چندین ویژگی مرتبط با عملکرد به طور همزمان مقایسه کرد، از جمله دوام، راندمان انتقال، و سادگی نگهداری. یک مقایسه چند ویژگی از این نوع می‌تواند به نشان دادن مبادلات کلی مرتبط با هر نوع انتقال که در بخش‌های قبلی بحث شد کمک کند.

نمودار رادار زیر مقایسه ای کلی از سه نوع انتقال ماشین لباسشویی را در پنج ویژگی عملکردی که معمولاً به آنها اشاره می شود ارائه می دهد: دوام، کنترل نویز، راندمان انتقال، سادگی تعمیر و نگهداری و پایداری ساختاری. هر محور در این نمودار یک امتیاز نسبی را در مقیاس کلی نشان می‌دهد، که اجازه می‌دهد ویژگی‌های متعدد با هم به جای مجزا مشاهده شوند. امتیازات نشان داده شده منعکس کننده گرایش های مهندسی کلی مرتبط با هر نوع انتقال بر اساس مواد دنده و طراحی مکانیزمی است که قبلاً در این راهنما مورد بحث قرار گرفت. این نمودار برای نمایش داده های عملکرد دقیق برای هر محصول خاص انتقال ماشین لباسشویی در نظر گرفته نشده است، بلکه برای پشتیبانی از مقایسه مفهومی در بین دسته ها طراحی شده است. مشاهده این ویژگی‌ها در کنار هم می‌تواند به نشان دادن اینکه چرا انتخاب نوع انتقال ماشین لباسشویی اغلب شامل متعادل کردن چندین عامل به جای بهینه‌سازی برای یک مشخصه است، کمک کند.

همانطور که در نمودار رادار نشان داده شده است، مجموعه های انتقال ماشین لباسشویی دنده فلزی معمولاً امتیاز نسبتاً بالاتری در دوام و پایداری ساختاری دارند که منعکس کننده استحکام و مقاومت در برابر سایش مرتبط با مواد دنده فلزی تحت بار پایدار است. در مقایسه، مجموعه‌های انتقال ماشین لباسشویی دنده‌های پلاستیکی، معمولاً امتیازات نسبتاً بالاتری را در کنترل صدا و سادگی تعمیر و نگهداری نشان می‌دهند، که با ویژگی‌های میرایی و سرویس ساده‌تر معمولاً مرتبط با اجزای پلیمری قالب‌گیری شده است. انواع گیربکس ترکیبی دنده-کلاچ معمولاً موقعیت متعادل تری را در اکثر ویژگی های این نمودار اشغال می کنند، که منعکس کننده نقش آنها در برنامه هایی است که هم به عملکرد کاهش دنده و هم عملکرد تعویض مکانیکی در ماشین های لباسشویی نیمه اتوماتیک نیاز دارند. نمرات راندمان انتقال نشان داده شده در نمودار به نفع پیکربندی چرخ دنده های فلزی است که به طور کلی به تغییر شکل کمتر تحت بار و مش بندی دنده ثابت تر در چرخه های مکرر نسبت داده می شود. در عین حال، نمودار نشان می دهد که هیچ نوع انتقال ماشین لباسشویی به طور همزمان بالاترین امتیاز را در هر ویژگی کسب نمی کند، که منعکس کننده تعادل مهندسی کلی بین استحکام ساختاری، رفتار نویز و راحتی سرویس است. این نوع تجسم چند ویژگی می تواند در هنگام انتخاب انتقال ماشین لباسشویی مفید باشد زیرا نشان می دهد که چگونه یک انتخاب طراحی که به یک ویژگی مانند دوام ترجیح می دهد، ممکن است با امتیاز نسبتاً پایین تری در ویژگی دیگر مانند کنترل نویز مطابقت داشته باشد. نمرات سادگی تعمیر و نگهداری در نمودار به طور کلی به نحوه دسترسی اجزای داخلی برای بازرسی یا روغن کاری مربوط می شود که بسته به طراحی بدنه علاوه بر مواد دنده می تواند متفاوت باشد. امتیازات پایداری سازه نشان می‌دهد که یک نوع گیربکس به طور کلی تا چه حد تراز محوری و درگیری دنده را تحت چرخه بار مکرر در طول زمان حفظ می‌کند. هنگام بررسی این نمودار، مفید است که آن را در کنار ظرفیت بار و بحث چرخه کار در بخش قبل در نظر بگیرید، زیرا الزامات برنامه اغلب تعیین می کند که کدام ترکیب از ویژگی ها برای انتخاب انتقال ماشین لباسشویی معین مرتبط است. به طور کلی، این مقایسه راداری برای حمایت از یک دیدگاه جامع تر از ویژگی های انتقال ماشین لباسشویی به جای رتبه بندی هر نوع واحدی به عنوان ارجحیت جهانی نسبت به دیگری در نظر گرفته شده است.

6. موارد کاربردی معمولی

مجموعه‌های انتقال ماشین لباسشویی در چندین پیکربندی معمول ماشین لباسشویی استفاده می‌شوند که هر کدام نیازهای عملکردی متفاوتی دارند.

(1) واشر دو وان نیمه اتوماتیک

در ماشین‌های لباسشویی نیمه اتوماتیک دو وان، گیربکس ماشین لباسشویی معمولاً وظیفه به حرکت درآوردن ضربان‌دهنده در وان شستشو را بر عهده دارد در حالی که یک مکانیسم مرتبط، اغلب در همان محفظه گیربکس، چرخش سبد چرخشی را در وان مجاور مدیریت می‌کند. این پیکربندی عموماً به یک گیربکس ترکیبی دنده-کلاچ متکی است تا بین این دو عملکرد با استفاده از یک موتور جابجا شود.

(2) واشر تمام اتوماتیک بار بالا

در ماشین‌های لباسشویی تمام اتوماتیک با بار بالا، گیربکس ماشین لباسشویی یا یک مکانیزم درایو معادل، معمولاً هر دو عملکرد هم زدن و چرخش را در یک وان واحد مدیریت می‌کند، که اغلب از طریق یک سیستم کنترل هماهنگ می‌شود که جهت و زمان‌بندی موتور را مدیریت می‌کند. بسته به طراحی، برخی از مدل‌های تمام اتوماتیک از پیکربندی موتور درایو مستقیم در کنار یک گیربکس ساده‌شده استفاده می‌کنند، در حالی که برخی دیگر از یک مجموعه گیربکس سنتی‌تر مبتنی بر دنده استفاده می‌کنند.

(3) واشرهای سنگین به سبک تجاری

دسته‌بندی‌های ماشین‌های لباسشویی به سبک تجاری یا سنگین‌تر معمولاً به دلیل ظرفیت بار بیشتر و چرخه‌های کاری مکرر، نیازهای ساختاری بالاتری را برای انتقال ماشین لباسشویی ایجاد می‌کنند. این کاربردها معمولاً به دنبال پیکربندی های انتقال دنده فلزی هستند که منعکس کننده ویژگی های دوام و حمل بار است که در بخش های قبلی این راهنما مورد بحث قرار گرفت.

7. راهنمای تعمیر و نگهداری برای انتقال ماشین لباسشویی

توجه معمول به شرایط انتقال ماشین لباسشویی به طور کلی می تواند به حفظ عملکرد ثابت در طول عمر ماشین لباسشویی کمک کند. به نکات کلی نگهداری زیر معمولاً در روش‌های سرویس‌دهی انتقال ماشین لباسشویی اشاره می‌شود.

1. بررسی روانکاری دوره ای: سطوح چرخ دنده در گیربکس ماشین لباسشویی معمولاً از بازرسی دوره ای روغن کاری سود می برند، زیرا روغن کاری ناکافی می تواند اصطکاک و سایش دنده را در طول زمان افزایش دهد.
2. گوش دادن به نویز غیرمعمول: تغییر محسوس در سر و صدای کار، مانند صداهای کوبیدن یا کوبیدن، به طور کلی می تواند نشان دهنده ساییدگی یا ناهماهنگی دنده در مجموعه گیربکس باشد و ممکن است نیاز به بازرسی بیشتر داشته باشد.
3. بررسی لرزش بیش از حد: افزایش ارتعاش در طول چرخه های هم زدن یا چرخش گاهی اوقات می تواند به سایش یاتاقان یا ناهماهنگی شفت در داخل محفظه انتقال ماشین لباسشویی اشاره کند.
4. بررسی نشت گریس: بقایای چربی قابل مشاهده در اطراف محفظه گیربکس ممکن است نشان دهنده سایش آب بند باشد، که در صورت عدم توجه به طور کلی می تواند اثربخشی روانکاری داخلی را کاهش دهد.
5. نظارت بر رفتار درگیری کلاچ: در انواع گیربکس ترکیبی دنده-کلاچ، تعویض نامنظم بین عملکرد شستشو و چرخش معمولاً می تواند نشان دهنده سایش اجزای کلاچ باشد که ممکن است به توجه نیاز داشته باشد.
6. اجتناب از اضافه بار مداوم: کارکردن مکرر ماشین لباسشویی بیش از ظرفیت بار نامی آن می تواند به طور کلی سایش دندانه های چرخ دنده و اجزای شافت را در طول زمان تسریع کند.

8. ملاحظات تولید و منبع یابی قطعات

اجزای انتقال ماشین لباسشویی معمولاً توسط سازندگانی با قابلیت‌های برش دنده، قالب‌گیری دقیق و مونتاژ تولید می‌شوند، زیرا تحمل‌های ابعادی ثابت برای ادغام مناسب با مجموعه‌های موتور و سبد مهم هستند. تخصص در سطح اجزا در سراسر زنجیره تامین انتقال ماشین لباسشویی رایج است، جایی که کاهنده‌های دنده، مکانیسم‌های کلاچ، و قطعات همگام‌ساز مربوطه برای کار در طیف وسیعی از پلت‌فرم‌های محصول سازنده تجهیزات اصلی مهندسی شده‌اند.

Cixi Gaite Electric Co., Ltd.، تاسیس شده در سال 2002 و مستقر در نینگبو، ژجیانگ، یکی از تولیدکنندگان در این دسته قطعات است که بر اجزای ماشین لباسشویی مانند کاهنده دنده و همگام‌کننده‌های مورد استفاده در مجموعه‌های انتقال تمرکز دارد. این شرکت یک پایگاه تولیدی تقریباً 10000 متر مربعی دارد و هم از تولیدکننده تجهیزات اصلی و هم تأمین قطعات پس از فروش پشتیبانی می کند. تولیدکنندگانی که در این زمینه کار می‌کنند عموماً بر بهینه‌سازی ساختاری و فرآیندهای تولید ثابت برای کمک به حفظ سازگاری اجزای انتقال ماشین لباس‌شویی با پیکربندی‌های مختلف موتور و سبد مورد استفاده توسط تولیدکنندگان ماشین لباس‌شویی تاکید می‌کنند.

هنگام ارزیابی منبع مولفه انتقال ماشین لباسشویی، تولیدکنندگان و خریداران عموماً عواملی مانند قوام مواد دنده، دقت ابعادی و پایداری ظرفیت تولید را در نظر می گیرند، زیرا این عوامل بر نحوه ادغام مطمئن اجزای انتقال در فرآیندهای تولید ماشین لباسشویی تأثیر می گذارد.

9. سوالات متداول

وظیفه اصلی گیربکس ماشین لباسشویی چیست؟

گیربکس ماشین لباسشویی به طور کلی سرعت چرخش موتور را کاهش می دهد در حالی که گشتاور را افزایش می دهد، و در بسیاری از طرح ها نیز سوئیچ بین هم زدن چرخه شستشو و استخراج چرخه چرخش را مدیریت می کند.

انواع رایج انتقال ماشین لباسشویی چیست؟

انواع رایج انتقال ماشین لباسشویی عموماً شامل گیربکس دنده پلاستیکی، گیربکس دنده فلزی و انتقال ترکیبی دنده-کلاچ است که هر کدام با ویژگی های متفاوتی مرتبط با صدا، دوام و حمل بار ساختاری مرتبط هستند.

چگونه می توان علائم اولیه سایش انتقال ماشین لباسشویی را شناسایی کرد؟

علائم اولیه معمولاً شامل صدای غیرعادی عملکرد، افزایش لرزش، تغییر نامنظم بین عملکرد شستشو و چرخش، و باقی مانده چربی قابل مشاهده در اطراف محفظه جعبه دنده است.

آیا نوع انتقال ماشین لباسشویی بر صدای کارکرد تأثیر می گذارد؟

مواد دنده و طراحی مکانیزم عموماً بر سر و صدای عملیاتی تأثیر می‌گذارند، به طوری که انواع دنده‌های پلاستیکی معمولاً با عملکرد نسبتاً ساکت‌تر و انواع دنده‌های فلزی معمولاً با سطوح نویز بالاتر تحت بار مرتبط هستند.

چه عواملی به طور کلی هنگام انتخاب گیربکس ماشین لباسشویی برای یک کاربرد خاص در نظر گرفته می شود؟

انتخاب عموماً شامل ارزیابی ظرفیت بار مورد نیاز، فرکانس چرخه کاری و سازگاری با مجموعه موتور و سبد مورد استفاده در یک مدل ماشین لباسشویی خاص است.

چرا برخی از مجموعه های انتقال ماشین لباسشویی دارای مکانیزم کلاچ هستند؟

مکانیزم کلاچ یا ضامن دار به طور کلی به یک موتور اجازه می دهد تا با تغییر مسیرهای درگیری دنده در محفظه جعبه دنده، که در طرح های ماشین لباسشویی دو وان نیمه اتوماتیک، هم عملکرد هم زدن و هم چرخش را مدیریت کند.
