جعبه دنده ماشین لباسشویی

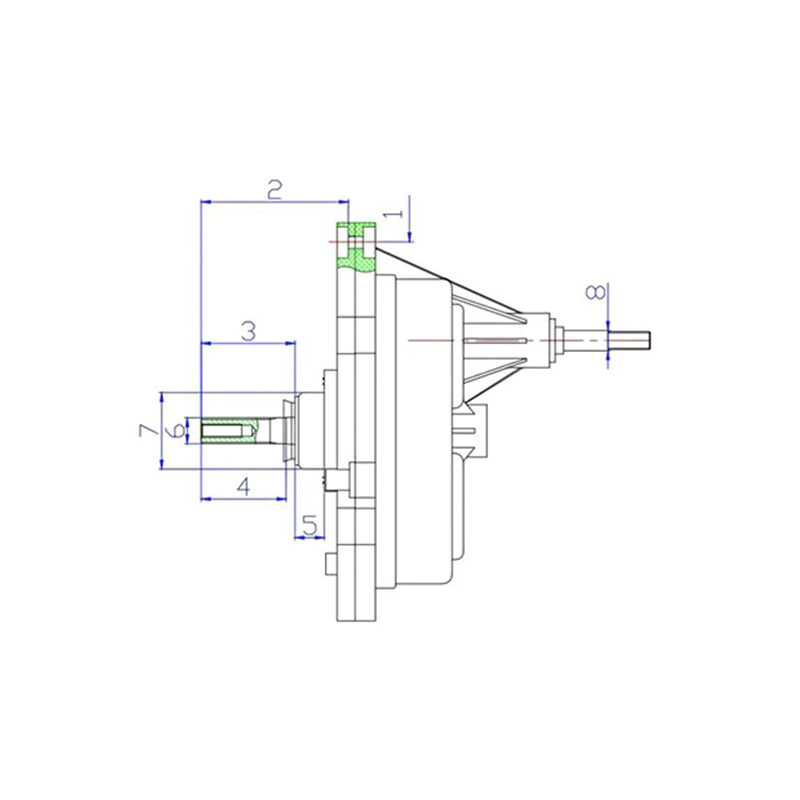

1. جعبه دنده ماشین لباسشویی چیست؟

جعبه دنده ماشین لباسشویی محفظه ساختاری است که چرخ دنده داخلی مجموعه پیشرانه را احاطه کرده و از آن پشتیبانی می کند، سوراخ های یاتاقان، پایه های نصب و سطوح آب بندی را فراهم می کند که مکانیزم دنده را به درستی تراز می کند و در عین حال از آن در برابر رطوبت خارجی محافظت می کند. بر خلاف مجموعه کامل پیشرانه عملکردی، الف جعبه دنده ماشین لباسشویی به طور خاص به خود جزء محفظه قالب‌گیری یا ریخته‌گری اشاره دارد، که معمولاً به صورت دو نیمه جفت‌گیری عرضه می‌شود که در حین مونتاژ در اطراف قطار دنده به هم متصل می‌شوند. کیس بارهای مکانیکی تولید شده توسط چرخ دنده های مشبک را حمل می کند و آنها را از طریق نقاط نصب به شاسی دستگاه منتقل می کند، که باعث می شود انتخاب مواد و طراحی ساختاری آن به طور مستقیم با قابلیت اطمینان کلی پیشرانه مرتبط باشد.

از آنجایی که جعبه دنده به جای یک جزء متحرک، یک بخش ساختاری باربر است، عملکرد آن در درجه اول بر اساس پایداری ابعادی تحت تنش حرارتی و مکانیکی، مقاومت در برابر ترک خوردگی یا تغییر شکل در نقاط اتصال دهنده، و توانایی آن در کاهش صدای مش بندی چرخ دنده به جای ویژگی های چرخشی ارزیابی می شود. الف جعبه دنده ماشین لباسشویی که تحمل سوراخ یاتاقان را در طول عمر مفید خود حفظ می کند، به حفظ تراز مش دنده صحیح کمک می کند، که به نوبه خود از انتقال گشتاور ثابت پشتیبانی می کند و سایش غیرعادی در سطوح تماس دندان را کاهش می دهد. انتخاب متریال، ضخامت دیوار و طراحی دنده، و چینش آب بندی کیس به صورت خط تقسیم شده، عموماً سه عاملی هستند که مستقیماً یک طراحی جعبه دنده را از دیگری متمایز می کنند.

این صفحه دسته بندی انواع مواد متداول و پیکربندی های ساختاری مورد استفاده در تولید جعبه دنده ماشین لباسشویی، اصول کلی کار آنها، ملاحظات انتخاب خاص برنامه برای تولید OEM و جایگزینی پس از فروش، و راهنمایی های نگهداری مربوط به بازرسی و مونتاژ مجدد مورد را گرد هم می آورد. این محتوا برای کمک به مهندسان، تیم‌های تدارکات و تکنسین‌های تعمیر و نگهداری در ارزیابی گزینه‌های جعبه دنده برای یک پلت فرم پیشرانه ماشین لباسشویی سازماندهی شده است.

2. انواع متداول و ویژگی های ساختاری

محصولات جعبه دنده ماشین لباسشویی به طور کلی با مواد و فرآیند قالب گیری یا ریخته گری مورد استفاده برای شکل دادن به محفظه، همراه با آرایش خط تقسیم مورد استفاده برای محصور کردن قطار دنده داخلی متمایز می شوند. چهار پیکربندی زیر اکثر طرح‌های جعبه دنده‌ای را که در حال حاضر در پلتفرم‌های پیشران ماشین لباسشویی استفاده می‌شوند، پوشش می‌دهند.

(1) کیس پلاستیک مهندسی تزریقی

پلاستیک مهندسی تقویت‌شده، معمولاً یک نایلون پر از الیاف شیشه یا پلیمر مشابه، با دنده‌ها و باس‌های یکپارچه به شکل کیس قالب‌گیری می‌شود تا سفتی بدون افزودن وزن قابل‌توجه به آن اضافه شود. این رویکرد به طور کلی وزن کلی پیشرانه را کاهش می‌دهد و ویژگی‌های میرایی نویز مفیدی را در مقایسه با پوسته فلزی سفت و سخت ارائه می‌کند.

(2) کیس فلزی ریخته گری

ریخته گری آلیاژ آلومینیوم یا آلیاژ روی، محفظه ای با استحکام ساختاری بالاتر و به طور کلی پایداری ابعادی بهتر تحت چرخه حرارتی نسبت به یک پلاستیک معادل تولید می کند. این رویکرد اغلب برای پلت‌فرم‌های پیشرانه با گشتاور بالاتر یا کارکرد بالاتر انتخاب می‌شود که در آن دقت حفاری تحت بار پایدار در اولویت است.

(3) قاب جدا شده دو تکه

طراحی کیس دو تکه، که در جعبه دنده های پلاستیکی و فلزی مشترک است، یک پوسته بالا و پایین را در امتداد یک خط تقسیم افقی که از خطوط مرکزی سوراخ یاتاقان عبور می کند، می پیوندد. این ترتیب نصب قطار دنده را در هنگام مونتاژ ساده می کند و امکان بازرسی داخلی یا سرویس را بدون ایجاد اختلال در رابط نصب خارجی کیس فراهم می کند.

(4) کیف قالبی یک تکه با پوشش دسترسی

برخی از طرح‌ها از یک بدنه اصلی قالب‌گیری یا ریخته‌گری با پوشش دسترسی مجزا کوچک‌تر به جای دو نیمه تقریباً مساوی استفاده می‌کنند. این پیکربندی می‌تواند تداوم ساختاری کلی را در اطراف سوراخ‌های بلبرینگ بهبود بخشد، زیرا مسیرهای بار کمتری از خط شکاف عبور می‌کنند، اگرچه معمولاً به ترتیب مونتاژ قطار دنده‌ای متفاوت در طول تولید نیاز دارد.

3. نقش ساختاری و وزن نسبی بر اساس نوع مواد

نقش ساختاری جعبه دنده ماشین لباسشویی بر حفظ تراز دقیق سوراخ یاتاقان و پایداری نصب در حین انتقال بارهای واکنش تولید شده توسط قطار دنده داخلی به شاسی دستگاه متمرکز است. از آنجایی که کیس نمی‌چرخد یا مستقیماً با آب در داخل وان شستشو تماس نمی‌گیرد، اولویت‌های مهندسی آن با اجزای محور چرخان و دنده معکوس که در جاهای دیگر این خانواده اجزا مورد بحث قرار گرفته‌اند، متفاوت است. سفتی، پایداری ابعادی و میرایی ارتعاش نگرانی های اصلی به جای مقاومت در برابر سایش چرخشی هستند.

نمودار زیر وزن نسبی کلی جعبه دنده ماشین لباسشویی با اندازه مشابه را در چهار رویکرد مواد و ساخت و ساز که در بخش قبل توضیح داده شد، نشان می دهد. این ارقام بیانگر مقایسه‌های نسبی مشاهده‌شده معمولاً در بین پلت‌فرم‌های پیش‌ران ماشین لباس‌شویی هستند و به‌عنوان یک مرجع کلی به‌جای یک مشخصات ثابت برای هر محصول جداگانه در نظر گرفته شده‌اند. بررسی این مقایسه به روشن شدن این موضوع کمک می‌کند که چرا وقتی وزن کلی دستگاه و هزینه حمل و نقل در اولویت هستند، کیس‌های پلاستیکی قالب‌گیری تزریقی اغلب انتخاب می‌شوند، در حالی که موارد فلزی ریخته‌گری اغلب زمانی مشخص می‌شوند که حداکثر استحکام ساختاری تحت گشتاور پایدار نیاز اولیه باشد. همچنین توضیح می‌دهد که چرا پیکربندی‌های دو تکه و پوشش دسترسی یک‌تکه معمولاً بر اساس راحتی مونتاژ و تداوم ساختاری ارزیابی می‌شوند تا وزن به تنهایی، زیرا هر یک از سبک‌های ساخت را می‌توان در هر دو ماده تولید کرد. مهندسانی که جعبه دنده ماشین لباسشویی را برای یک پلت فرم جدید ارزیابی می کنند، معمولاً با وزن کردن اهمیت نسبی وزن، استحکام و مقاومت در برابر رطوبت، قبل از محدود کردن مواد و ترکیب ساختاری خاص از این مقایسه، شروع می کنند.

همانطور که نمودار نشان می دهد، جعبه دنده های پلاستیکی قالب گیری تزریقی معمولاً در انتهای پایین محدوده وزن نسبی قرار می گیرند که با مزیت چگالی پلیمرهای مهندسی نسبت به آلیاژهای فلزی ریخته گری با ضخامت دیواره قابل مقایسه مطابقت دارد. محفظه های فلزی دایکاست در انتهای بالاتر قرار دارند و منعکس کننده چگالی بیشتر آلیاژهای آلومینیوم و روی هستند، اگرچه این جرم اضافی معمولاً با استحکام ساختاری و پایداری ابعادی حرارتی به طور معنی داری همراه است. ساختارهای دو تکه و پوشش دسترسی یک تکه در این مقایسه در محدوده متوسطی قرار می‌گیرند، زیرا وزن نسبی آنها عمدتاً به این بستگی دارد که کدام ماده پایه انتخاب شده است نه به خود آرایش خط تقسیم. شایان ذکر است که وزن تنها یک ورودی در میان چندین مورد در هنگام تعیین جعبه دنده برای یک پلت فرم معین است. استحکام ساختاری، میرایی نویز و مقاومت در برابر رطوبت نیز در انتخاب نهایی نقش دارند و این موارد در بخش‌های بعدی پوشش داده می‌شوند. منابع تیم های تدارکات الف جعبه دنده ماشین لباسشویی برای یک پلت فرم دستگاه خاص باید این نمودار را به عنوان یک مرجع شروع کلی در نظر گرفت و نیاز دقیق مواد را در برابر بارگذاری گشتاور هدف و وزن هدف کلی دستگاه تأیید کرد. از آنجایی که ارقام وزن واقعی با اندازه کیس و ضخامت دیواره حتی در یک طبقه بندی مواد متفاوت است، کار بر اساس مشخصات پلت فرم خاص در طول منبع یابی قابل اعتمادترین رویکرد باقی می ماند.

4. ثبات ابعادی در چرخه حرارتی

از آنجایی که جعبه دنده ماشین لباسشویی باید تراز دقیق سوراخ یاتاقان را در طول عمر مفید خود حفظ کند، پایداری ابعادی آن در چرخه حرارتی مکرر یک ملاحظات مهندسی معنادار است، به خصوص که دستگاه نوسانات دما را بین شرایط محیطی و دماهای خفیف بالا تولید شده در طول کار طولانی تجربه می کند. پلاستیک های مهندسی معمولاً ضریب انبساط حرارتی بالاتری نسبت به آلیاژهای فلزی ریخته گری نشان می دهند، به این معنی که جعبه دنده پلاستیکی می تواند حرکت ابعادی نسبتاً بیشتری را در یک محدوده دمایی معین تجربه کند، مگر اینکه فرمول بندی مواد و طراحی دنده به طور خاص برای محدود کردن این اثر مهندسی شده باشد.

نمودار خطی زیر یک شاخص پایداری ابعادی را در تعداد فزاینده‌ای از چرخه‌های حرارتی برای کیس‌های پلاستیکی تزریقی، محفظه‌های فلزی ریخته‌گری شده و محفظه‌های پلاستیکی تقویت‌شده با الیاف شیشه ارائه می‌کند که به طور خاص برای کاهش انبساط حرارتی فرموله شده‌اند. این شاخص به جای تحمل ابعادی تضمین شده برای هر محصول خاص، اندازه گیری کلی و نسبی را نشان می دهد که چگونه تراز حفره یاتاقان را به خوبی حفظ می کند، زیرا نتایج واقعی به فرمول پلیمر یا آلیاژ خاص، ضخامت دیواره و هندسه دنده مورد استفاده در یک طرح مورد خاص بستگی دارد. این مقایسه برای کمک به تیم‌های مهندسی و تعمیر و نگهداری می‌خواهد بفهمند که چرا فرمول‌های پلاستیکی تقویت‌شده اغلب بر روی پلیمرهای پر نشده استاندارد مشخص می‌شوند، زمانی که ثبات ابعادی در اولویت است، و چرا موارد فلزی ریخته‌گری شده یک انتخاب رایج برای پلتفرم‌هایی هستند که چرخه حرارتی در آن‌ها مکرر یا مشخص‌تر است. خواندن نمودار از چپ به راست نشان می‌دهد که چگونه شکاف پایداری بین انواع مواد با افزایش تعداد چرخه حرارتی افزایش می‌یابد، الگویی که با تغییرات ریزساختاری تجمعی سازگار است که بر پلیمرهای تقویت‌نشده بیشتر از پلیمرهای تقویت‌شده یا آلیاژهای فلزی تأثیر می‌گذارد. این شکاف بزرگ‌تر یکی از دلایل کلیدی است که پلت‌فرم‌های ماشین لباس‌شویی با کارایی بالاتر به‌طور فزاینده‌ای به جای یک معادل پلیمری تقویت‌نشده استاندارد، پلاستیک‌های تقویت‌شده با الیاف شیشه یا جعبه‌دنده‌های فلزی ریخته‌گری شده را مشخص می‌کنند.

خط فلزی دایکاست به تدریج در محدوده چرخه حرارتی نشان داده شده کاهش می یابد، که منعکس کننده ضریب ذاتا کمتر انبساط حرارتی آلیاژهای آلومینیوم و روی در مقایسه با مواد پلیمری است. خط پلاستیکی تقویت‌شده با الیاف شیشه نسبت به بدنه فلزی کاهش تندتری نشان می‌دهد، اما به طور قابل توجهی تدریجی‌تر از پلیمر تقویت‌نشده استاندارد است، مطابق با الیاف تقویت‌کننده که ماتریس رزین را محدود کرده و حرکت ابعاد کلی را در نوسانات مکرر دما محدود می‌کند. خط استاندارد پلاستیکی تقویت نشده در این مقایسه به شدت کاهش می‌یابد، که مربوط به پلیمرهای پر نشده است که دارای تقویت داخلی نسبتاً کمتری برای مقاومت در برابر رانش ابعادی تجمعی در مکان‌های سوراخ یاتاقان هستند. شایان ذکر است که این نمودار یک مقایسه نسبی کلی را نشان می دهد نه یک مشخصات تحمل تایید شده، زیرا پایداری ابعادی در دنیای واقعی نیز به شدت به هندسه دنده، قوام ضخامت دیواره و پلیمر یا درجه آلیاژ خاص انتخاب شده بستگی دارد. برای خطوط تولید OEM که یک جعبه دنده ماشین لباسشویی جدید را مشخص می کنند، انتخاب مواد باید با مشخصات چرخه حرارتی مورد انتظار دستگاه مورد نظر مطابقت داشته باشد نه اینکه یک ماده واحد را در تمام سطوح محصول پیش فرض قرار دهد. برای جایگزینی پس از فروش، تکنسین‌هایی که ماشین‌های پرکاربرد یا پرکاربرد را سرویس می‌کنند، اغلب متوجه می‌شوند که مشخص کردن یک پلاستیک تقویت‌شده یا محفظه فلزی دایکاست، در جایی که رابط نصب این امکان را می‌دهد، فراوانی صدای دنده مربوط به تراز را در مقایسه با جایگزینی پلیمری تقویت‌نشده پایه کاهش می‌دهد.

5. سناریوهای کاربردی و اولویت های انتخاب

انتخاب جعبه دنده ماشین لباسشویی مناسب برای یک کاربرد معین شامل وزن کردن چندین فاکتور ساختاری در برابر نیازهای خاص پلت فرم پیشرانه هدف است. برای تولید OEM، مورد باید در کنار قطار دنده داخلی و شفت خروجی مشخص شود، زیرا ابعاد حفره‌های یاتاقان، قرارگیری باس نصب و ترتیب آب‌بندی خطوط تقسیم‌شده در این اجزا به یکدیگر وابسته هستند. برای جایگزینی پس از فروش، اولویت به سمت تطبیق دقیق طرح حفره یاتاقان، ردپای نصب و جنس بدنه قطعه اصلی تغییر می‌کند تا از ایجاد ناهماهنگی یا نویز پس از مونتاژ مجدد جلوگیری شود.

نمودار میله ای زیر یک امتیاز بندی کلی اولویت انتخاب را در پنج عامل ارزیابی رایج برای اجزای جعبه دنده ماشین لباسشویی نشان می دهد: استحکام ساختاری، میرایی نویز، مقاومت در برابر رطوبت، وزن و کارایی هزینه ساخت. این امتیازات منعکس کننده یک وزن دهی تعمیم یافته است که معمولاً در هنگام ارزیابی اجزاء به جای یک فرمول ثابت اعمال می شود، زیرا رتبه بندی اولویت واقعی بسته به اینکه مورد برای یک پلت فرم خانگی فشرده یا دستگاهی با ظرفیت بزرگتر و گشتاور بالاتر در نظر گرفته شده است تغییر می کند. بررسی این نمودار قبل از نهایی کردن یک تصمیم منبع یابی، به تیم های مهندسی و تدارکات کمک می کند تا بر اساس عواملی که در ارزیابی تامین کننده و آزمایش نمونه بیشتر مورد بررسی قرار می گیرند، هماهنگ شوند. همچنین چارچوبی مفید برای مقایسه پیشنهادهای فنی از منابع مؤلفه‌های مختلف بر اساس یک مبنای مشابه به جای تمرکز بر یک ویژگی واحد به صورت مجزا فراهم می‌کند. برای اکثر پلت فرم های ماشین لباسشویی، استحکام ساختاری و مقاومت در برابر رطوبت نسبت به سادگی ظاهری آن ها وزن نامتناسب بالایی دارد، زیرا انحراف در این قسمت ها معمولاً پس از استفاده طولانی منجر به ناهماهنگی دنده یا خوردگی داخلی می شود.

همانطور که در نمودار نشان داده شده است، استحکام ساختاری و مقاومت در برابر رطوبت در بالای رتبه بندی اولویت عمومی یا نزدیک به آن است، که از نزدیک با میرایی نویز دنبال می شود، در حالی که وزن و کارایی هزینه ساخت، اگرچه هنوز مرتبط هستند، معمولاً در ارزیابی متعادل یک جزء جعبه دنده وزن کمتری دارند. این الگو منعکس کننده این واقعیت عملی است که یک جعبه دنده ماشین لباسشویی که اجازه عدم تراز دنده یا ورود رطوبت را می دهد، قبل از اینکه عوامل ثانویه مانند وزن بدنه از نظر عملیاتی مهم شوند، تمایل به ایجاد مشکلات پیشرانه پایین دست دارد. مهندسان و خریدارانی که یک تامین‌کننده جعبه دنده جدید را ارزیابی می‌کنند، معمولاً از یک چارچوب وزنی مشابه این چارچوب برای آزمایش نمونه ساختار استفاده می‌کنند، به جای اینکه هزینه را به‌عنوان متمایزکننده اصلی در نظر بگیرند، اولویت بازرسی ابعاد حفره یاتاقان و بررسی‌های مهر و موم تقسیم‌بندی را در کنار تأیید مواد قرار می‌دهند. برای پلتفرم‌هایی که برای کاربردهای با گشتاور بالاتر یا کاربردهای مکرر در نظر گرفته شده‌اند، استحکام ساختاری اغلب حتی بیشتر از آنچه در این نمودار کلی نشان داده شده است، سزاوار تأکید است، زیرا بارگذاری بیشتر پایدار، عواقب انحراف حتی جزئی مورد را در سوراخ‌های بلبرینگ افزایش می‌دهد. در نهایت، وزن نسبی این پنج عامل باید تنظیم شود تا بارگذاری گشتاور خاص، محیط عملیاتی، و انتظارات قابلیت اطمینان پلت فرم پیشرانه ماشین لباسشویی مورد نظر را منعکس کند.

6. مقایسه مشخصات عملکرد در میان مواد موردی

فراتر از معیارهای فردی مانند وزن یا پایداری حرارتی به تنهایی، اغلب مفید است که نمایه عملکرد کلی جعبه دنده ماشین لباسشویی را در چندین بعد به طور همزمان مشاهده کنید. نمودار رادار زیر یک محفظه پلاستیکی تزریقی را در برابر یک محفظه فلزی دایکاست با پنج ویژگی مقایسه می‌کند: استحکام ساختاری، میرایی نویز، ساختار سبک وزن، مقاومت در برابر رطوبت، و کارایی هزینه. این نوع نمای چند ویژگی به تیم‌های مهندسی کمک می‌کند تا به جای تمرکز بر روی یک مشخصه مجزا، مبادلات را تجسم کنند، زیرا هیچ ماده موردی واحدی به طور همزمان در هر دسته بالاترین امتیاز را ندارد. امتیازی که در اینجا نشان داده شده است گویا است و برای نشان دادن تمایلات عمومی مشاهده شده در پلت فرم های رایج ماشین لباسشویی، به جای یک معیار تایید شده برای هر محصول جداگانه، در نظر گرفته شده است. مقایسه دو ماده موردی روی یک قاب رادار، برقراری ارتباط مبادلات طراحی با ذینفعان غیر فنی را در طی بررسی پلت فرم یا بحث تامین کننده آسان تر می کند.

چند ضلعی های همپوشانی در نمودار رادار نشان می دهد که محفظه پلاستیکی قالب گیری تزریقی به طور کلی در میرایی نویز، ساخت سبک وزن و کارایی هزینه امتیاز بالاتری دارد، مطابق با ویژگی های میرایی و چگالی ذاتی پلیمرهای مهندسی که قبلا در این صفحه بحث شد. در مقایسه، بدنه فلزی دایکاست تمایل بیشتری به استحکام ساختاری و مقاومت در برابر رطوبت دارد، عمدتاً به این دلیل که آلیاژهای فلزی در برابر انحراف تحت بار به طور مؤثرتری مقاومت می‌کنند و نسبت به مواد پلیمری در طول دوره‌های خدمات طولانی‌مدت کمتر مستعد جذب رطوبت هستند. این الگوی مبادله ای نسبتاً معمولی در مقایسه اجزای ساختاری پلیمری و فلزی در بسیاری از کاربردهای مکانیکی است، نه تنها در پیشرانه ماشین لباسشویی. این مقایسه یک موضوع تکرارشونده را در این صفحه دسته بندی تقویت می کند: هیچ ماده جعبه دنده ماشین لباسشویی به تنهایی برتری جهانی ندارد و انتخاب صحیح بستگی به تطبیق مشخصات عملکرد جعبه با بارگذاری گشتاور خاص، وزن هدف و قرار گرفتن در معرض محیطی پلت فرم دستگاه مورد بررسی دارد. تیم های مهندسی در حال بررسی یک پلت فرم جدید ماشین لباسشویی، یا ارزیابی مواد جعبه دنده پیشنهادی تامین کننده قطعات، می توانند از مقایسه ای به سبک راداری مانند این مورد استفاده کنند تا به سرعت تشخیص دهند که کدام معاوضه پذیرفته شده است قبل از انجام طراحی نهایی.

7. نمای کلی ساختاری یک جعبه دنده معمولی

برای سهولت تجسم بحث ساختاری بالا، نمودار ایزومتریک زیر طرح کلی یک جعبه دنده ماشین لباسشویی دو تکه معمولی را نشان می‌دهد، که نیمی از جعبه‌دنده‌های بالا، نیمه پایینی، ستون‌های سوراخ یاتاقان که محورهای دنده داخلی را پشتیبانی می‌کنند، و باس‌های بست که دو نیمه را در امتداد خط شکاف به هم می‌چسبانند را نشان می‌دهد. این نمای ساختاری ساده شده برای مرجع و جهت گیری کلی در نظر گرفته شده است نه به عنوان یک نقشه مهندسی دقیق از هر محصول خاص. مشاهده کیس به‌عنوان مجموعه‌ای از نیمه‌های ساختاری جفت‌شونده کمک می‌کند تا روشن شود که چرا آب‌بندی خط شکاف و قرار دادن باس بست برای عملکرد کلی کیس به اندازه انتخاب مواد پایه که در بخش‌های قبلی مورد بحث قرار گرفت مهم هستند. درک این ساختار لایه‌ای همچنین تفسیر بحث انتخاب را که قبلاً پوشش داده شد، آسان‌تر می‌کند، زیرا هر منطقه برچسب‌گذاری شده در نمودار با اولویت ارزیابی متفاوتی از بخش 5 مطابقت دارد.

خواندن نمودار از بالا به پایین از ترتیب مونتاژ فیزیکی یک جعبه دنده دو تکه معمولی پیروی می کند، که از نیمه جعبه دنده بالایی که روی دنده نصب می شود شروع می شود و با باس های بست که نزدیک لبه پایینی قرار دارند که دو نیمه را به طور ایمن به هم می بندند، پایان می یابد. بال‌های سوراخ یاتاقان نشان‌داده‌شده در نزدیکی بالای نیمه بالایی، صندلی‌های دایره‌ای دقیقی را فراهم می‌کنند که از یاتاقان‌های محور چرخ دنده پشتیبانی می‌کنند، و دقت ابعادی آنها مستقیماً هم ترازی مش دنده را تعیین می‌کند، به همین دلیل است که دقت سوراخ یاتاقان به عنوان اولویت ارزیابی در بخش 5 برجسته شده است. که وارد حفره داخلی می شود و شرایط آن به بحث مقاومت در برابر رطوبت در بخش 3 ارتباط نزدیکی دارد. نیمه پایینی معمولاً ویژگی های سوراخ یاتاقان نیمه بالایی را برای تکمیل تکیه گاه شفت منعکس می کند، در حالی که اغلب رابط نصب اولیه کیس را با شاسی دستگاه ترکیب می کند. گیره های بست که در اطراف محیط کیس توزیع شده اند باید به اندازه کافی در مواد اطراف تقویت شوند تا در برابر بارهای مکرر گیره بدون ترک مقاومت کنند، به خصوص در طرح های پلاستیکی که معمولاً دنده های تقویت کننده در اطراف هر محل اتصال دهنده اضافه می شود. مشاهده جعبه دنده به عنوان یک جفت نیمه ساختاری منطبق، به جای یک محفظه عمومی، یک مدل ذهنی مفید در هنگام مقایسه گزینه‌های منبع‌یابی یا تشخیص خرابی میدان مربوط به ناهماهنگی یا نشتی است.

8. ملاحظات تولید برای OEM و تامین پس از فروش

کنترل فرآیند تولید مداوم بر عملکرد خوب جعبه دنده ماشین لباسشویی پس از نصب تأثیر مستقیم دارد، به ویژه با توجه به دقت ابعادی یاتاقان، صافی خط تقسیم شده و سازگاری مواد در سرتاسر دسته‌های تولیدی. سازندگان OEM عموماً به سازگاری دسته به دسته نیاز دارند زیرا حتی جابجایی‌های ابعادی کوچک در موقعیت سوراخ یاتاقان می‌تواند روی هم‌ترازی مش دنده تأثیر بگذارد، وقتی کیس با یک قطار دنده‌ای که جداگانه برای همان پلت فرم جفت می‌شود. تامین کنندگان پس از فروش با یک چالش مرتبط اما متمایز روبرو هستند، زیرا جعبه دنده تعویضی باید با چیدمان سوراخ یاتاقان تجهیزات اصلی، ردپای نصب، و ترتیب آب بندی خطوط تقسیم شده مطابقت داشته باشد تا از ایجاد نویز جدید یا مشکلات ورودی رطوبت پس از نصب جلوگیری کند، حتی زمانی که مدل اصلی دستگاه دیگر در حال تولید نیست.

Cixi Gaite Electric Co., Ltd. که در سال 2002 تأسیس شد و در نینگبو، ژجیانگ مستقر است، فعالیت تولیدی خود را به طور خاص بر روی اجزای اصلی پیشرانه ماشین لباسشویی، از جمله کاهنده‌های دنده، همگام‌کننده‌ها و جعبه‌دنده‌های ساختاری که آنها را در خود جای می‌دهد، برای تولیدکنندگان OEM و کاربردهای پس از فروش متمرکز کرده است. این شرکت که از یک پایگاه تولیدی به مساحت تقریبی 10000 متر مربع کار می کند، فرآیندهای تولید خود را بر اساس الزامات خاص دقت سوراخ یاتاقان و الزامات آب بندی خطوط تقسیم شده مرتبط با اجزای جعبه دنده ماشین لباسشویی، از جمله ملاحظات استحکام و مقاومت در برابر رطوبت که در این صفحه مورد بحث قرار گرفته است، ایجاد کرده است. این تمرکز طولانی مدت بر روی یک خانواده محصول باریک و مرتبط با مکانیکی، به جای یک کاتالوگ اجزای همه منظوره گسترده، از کنترل فرآیند ثابت در طول دوره های تولید پشتیبانی می کند و امکان هماهنگی نزدیک تر با مشتریان در مورد مشخصات ساختاری و مواد در مرحله منبع یابی را فراهم می کند.

برای تیم‌های تدارکاتی که یک تامین‌کننده جعبه دنده ماشین لباسشویی را ارزیابی می‌کنند، معمولاً درخواست واحدهای نمونه برای بازرسی ابعاد یاتاقان، بررسی صافی خط شکاف، و آزمایش بار اصلی اتصال دهنده قبل از تعهد به سفارش تولید، بدون توجه به اینکه کدام سازنده در حال بررسی است، مفید است. بررسی تمرکز حفره‌ها، پرداخت سطح با خط شکاف، و یکپارچگی دنده و باس در یک دسته کوچک از نمونه‌ها، نشانه قابل‌اعتمادتری از عملکرد میدانی مورد انتظار را نسبت به بررسی یک نقشه فنی به تنهایی ارائه می‌دهد.

9. راهنمای تعمیر و نگهداری و نصب

نصب صحیح و بازرسی دوره ای به افزایش طول عمر جعبه دنده ماشین لباسشویی کمک می کند و احتمال انحراف زودرس یا سایش ناشی از رطوبت را کاهش می دهد. روش‌های زیر معمولاً توسط تکنسین‌های تعمیر و نگهداری که روی پلت‌فرم‌های پیشران ماشین لباسشویی کار می‌کنند توصیه می‌شود.

1. قبل از نصب، اطمینان حاصل کنید که چیدمان سوراخ یاتاقان جعبه دنده تعویضی، ردپای نصب و مواد با قطعه اصلی مطابقت دارند، زیرا نامتناسب بودن چیدمان سوراخ یکی از دلایل رایج ناهماهنگی دنده است.
2. قبل از مونتاژ مجدد، واشر اسپلیت لاین یا سطح آب بندی را از نظر آسیب دیدگی بررسی کنید، زیرا یک کاسه نمد اسپلیت لاین آسیب دیده می تواند اجازه نفوذ رطوبت به داخل کیس را حتی زمانی که سوراخ های یاتاقان در شرایط خوبی هستند می دهد.
3. کاسه های بست را از نظر ترک خوردگی در اطراف محل پیچ های نصب، به ویژه در طرح های پلاستیکی بررسی کنید، زیرا سفت شدن بیش از حد مکرر می تواند به تدریج مواد اطراف را ضعیف کند.
4. به جای سفت کردن بیش از حد، بست های کیس را به طور یکنواخت و به مقدار مشخص شده بچرخانید، زیرا نیروی گیره ناهموار یا بیش از حد می تواند خط شکاف را مخدوش کند و بر هم ترازی سوراخ یاتاقان تأثیر بگذارد.
5. به‌طور دوره‌ای در حین کار، صدای غیرعادی دنده یا رطوبت قابل مشاهده در خط شکاف کیس را بررسی کنید، که می‌تواند نشان‌دهنده سایش آب‌بند در مراحل اولیه قبل از بروز مشکل تراز مهم‌تر باشد.
6. تاریخ نصب و شرایط عملیاتی مشاهده شده، به ویژه نوسانات دمای محیط و دفعات استفاده را برای کمک به پیش بینی فواصل تعویض برای برنامه ریزی تعمیر و نگهداری آینده، ثبت کنید.

پیروی از این مراحل احتمال سایش قطعات را در طول زمان از بین نمی برد، زیرا تمام اجزای جعبه دنده تحت شرایط عملیاتی عادی دچار سایش تدریجی می شوند، اما تمرین مداوم نصب و بازرسی دوره ای معمولاً به شناسایی علائم هشدار اولیه قبل از خرابی در عملکرد دستگاه کمک می کند.

10. سوالات متداول

(1) تفاوت بین جعبه دنده و جعبه دنده در ماشین لباسشویی چیست؟

جعبه دنده به طور خاص به اجزای بدنه ساختاری اشاره دارد که قطار دنده داخلی را در بر می گیرد و از آن پشتیبانی می کند، در حالی که جعبه دنده به طور کلی به واحد بسته بندی کاملی اشاره دارد که شامل جعبه دنده همراه با قطار دنده داخلی، همگام ساز و مجموعه شفت خروجی است. در عمل، جعبه دنده یکی از اجزای ساختاری در مجموعه کامل جعبه دنده است.

(2) چگونه می توانم بدانم که پلت فرم ماشین لباسشویی من به چه مواد جعبه دنده نیاز دارد؟

شناسایی مواد مناسب عموماً با بارگذاری گشتاور هدف و چرخه کار مورد انتظار پلت فرم دستگاه شروع می شود، زیرا پلاستیک های تزریقی و کیس های فلزی ریخته گری با ساختار و وزن متفاوت مطابقت دارد که در بخش های 3 و 6 این صفحه ذکر شده است. بررسی طرح حفره یاتاقان قطعه اصلی، ردپای نصب و درجه مواد در برابر داده های مرجع سازنده، مطمئن ترین راه برای تأیید تطابق دقیق قبل از سفارش تعویض است.

(3) آیا مواد جعبه دنده تأثیر قابل توجهی بر تراز طولانی مدت دنده دارد؟

جنس جعبه دنده در کنار کیفیت نصب، فرکانس چرخش حرارتی و دقت حفره یاتاقان در ساخت، یکی از چندین عامل موثر بر تراز طولانی مدت است. همانطور که در بخش 4 نشان داده شد، پلاستیک های تقویت شده و محفظه های فلزی دایکاست معمولاً کاهش نسبی آهسته تری در پایداری ابعادی در مقایسه با کیس های پلاستیکی تقویت نشده استاندارد تحت شرایط چرخه حرارتی مشابه نشان می دهند، اگرچه نتایج واقعی بسته به کاربرد متفاوت است.

(4) آیا می توان جعبه دنده ترک خورده را به جای تعویض تعمیر کرد؟

گاهی اوقات ممکن است آسیب جزئی سطح به دور از سوراخ های یاتاقان یا باس های بست بدون تعویض کامل برطرف شود، اما ترک خوردن در نزدیکی سوراخ یاتاقان یا باس بست عموماً یکپارچگی ساختار را به خطر می اندازد به گونه ای که جایگزینی کامل کیس را به گزینه ای مطمئن تر تبدیل می کند، زیرا این قسمت ها مستقیماً روی تراز دنده و امنیت گیره تأثیر می گذارد.

(5) هنگام تهیه جعبه دنده ماشین لباسشویی از یک سازنده چه اطلاعاتی را باید ارائه دهم؟

اطلاعات مفید معمولاً شامل پلت فرم دستگاه یا مرجع مدل، چیدمان و فاصله یاتاقان، ابعاد ردپای نصب، بارگیری گشتاور مورد انتظار و دسته مواد ترجیحی است، زیرا این جزئیات به سازنده کمک می‌کند مواد بدنه و طراحی ساختاری مناسب را توصیه کند.
